功能薄膜材料解析 从基础到应用

一、引言：薄膜技术与功能薄膜材料

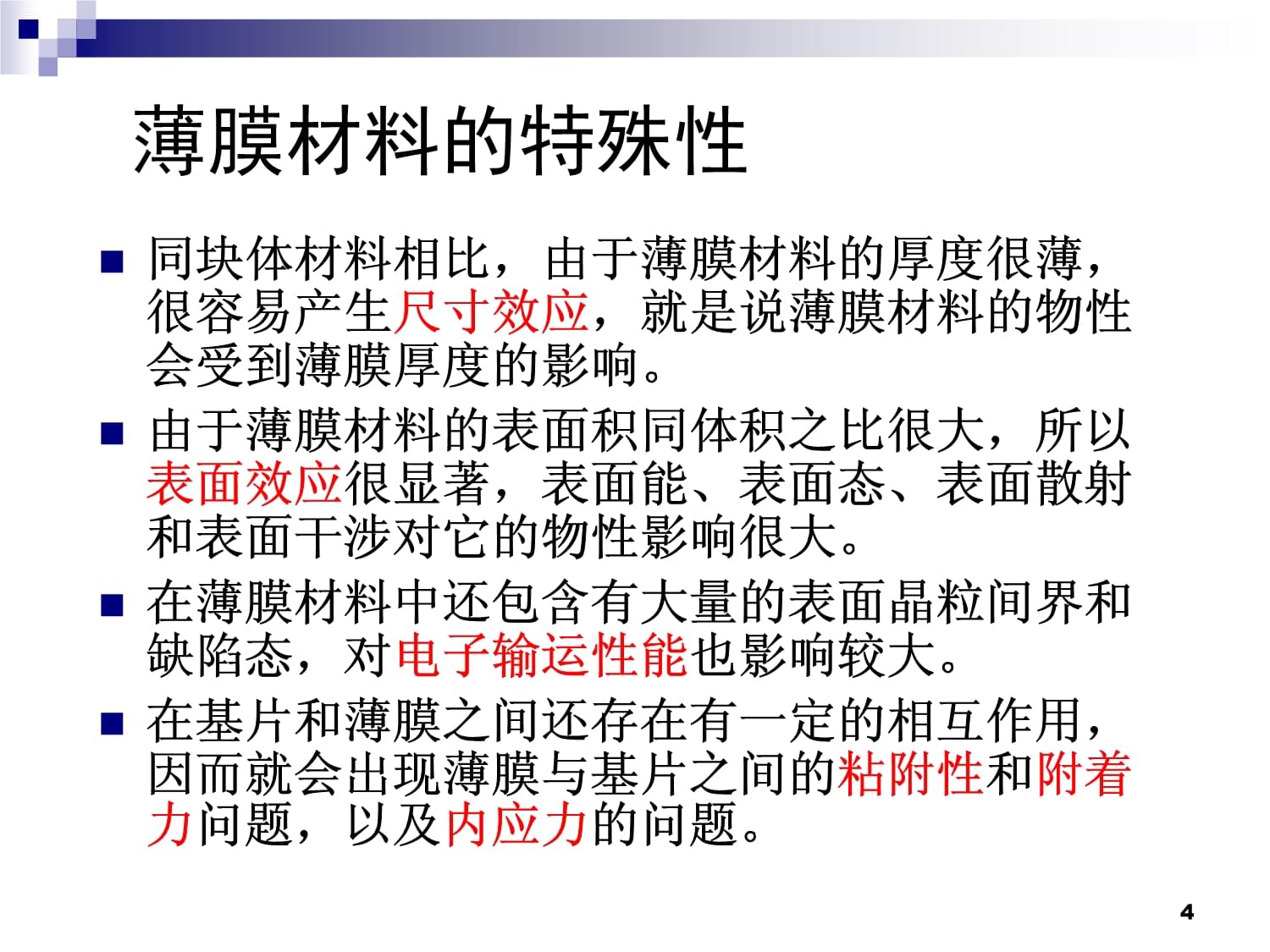

薄膜技术是现代材料科学的核心领域之一，通过在基体表面制备微纳米级厚度的层状材料，赋予器件特殊的光、电、磁、热、力学等性能。功能薄膜材料区别于传统结构薄膜，其核心价值在于实现特定的功能响应，如导电、发光、传感、能量转换等。从半导体芯片中的介电层到手机屏幕的透明导电膜，从太阳能电池的吸收层到智能窗的变色膜，功能薄膜材料正驱动着信息技术、新能源、生物医疗等领域的革新。

二、功能薄膜材料的分类

根据功能特性，功能薄膜材料可分为以下几大类：

• 电学功能薄膜：包括导电薄膜（如ITO、银纳米线）、介电薄膜（如SiO₂、HfO₂）、铁电薄膜（如PZT）、压电薄膜（如ZnO、AlN）。
• 光学功能薄膜：增透膜、反射膜、滤光膜、发光薄膜（如OLED有机层）、光子晶体薄膜。
• 磁学功能薄膜：巨磁阻薄膜、磁性隧道结、软磁/硬磁薄膜，用于存储与传感。
• 能量功能薄膜：太阳能电池吸收层（钙钛矿、CIGS）、热电薄膜、电池电极薄膜、固态电解质薄膜。
• 敏感与生物功能薄膜：气敏薄膜、湿度敏感薄膜、生物兼容涂层、抗菌薄膜。

三、关键制备技术

功能薄膜的性能高度依赖于制备工艺。主流方法包括：

1. 物理气相沉积（PVD）：蒸发、溅射、离子镀等，适合金属与化合物薄膜，厚度可控、附着力强。
2. 化学气相沉积（CVD）：包括LPCVD、PECVD、MOCVD，用于半导体、石墨烯、碳纳米管等高质量薄膜。
3. 溶液法：旋涂、喷涂、LB膜、分子自组装，成本低、适合大面积有机薄膜。
4. 原子层沉积（ALD）：逐原子层生长，精度达埃级，用于高k介电层、阻隔膜。
5. 电化学沉积：用于金属、导电聚合物薄膜。

四、典型应用场景解析

1. 半导体与微电子

功能薄膜是集成电路的基石：高k栅介质（HfO₂）、铜互连阻挡层（TaN）、低k介质、应变硅薄膜等，推动摩尔定律延续。

2. 新能源

• 太阳能电池：钙钛矿薄膜吸收层、CIGS、CdTe薄膜，降低成本并提升效率。
• 锂电池：固态电解质薄膜、锂金属负极保护膜，提升安全性与能量密度。
• 燃料电池：质子交换膜、催化层。

3. 显示与柔性电子

• 透明导电膜：ITO替代品（银纳米线、石墨烯、MXene）用于柔性触摸屏。
• OLED功能层：空穴传输层、发光层、电子传输层。
• 柔性封装薄膜：多层交替有机/无机膜，阻水阻氧。

4. 传感器与生物医疗

• 气体传感器：SnO₂、WO₃薄膜检测CO、NO₂等。
• 生物传感器：金膜、石墨烯膜修饰抗体或酶，用于疾病标志物检测。
• 抗菌与组织工程：银薄膜、羟基磷灰石涂层。

五、功能薄膜材料的发展趋势

1. 多功能集成：单一薄膜同时具备导电、透明、柔性、自修复等多重功能。
2. 原子级精准制造：ALD、分子束外延等技术实现界面与缺陷的原子级调控。
3. 绿色与可持续：无铅压电薄膜、可降解有机薄膜、低能耗制备工艺。
4. 人工智能辅助设计：机器学习加速新材料筛选与工艺优化。
5. 柔性可穿戴与植入式器件：超薄、共形、生物兼容的功能薄膜。

六、

功能薄膜材料是连接基础物理化学与高端制造的桥梁。理解其分类、制备、结构与性能关系，对于研发新一代电子、能源、生物器件至关重要。随着纳米技术、人工智能与先进表征手段的融合，功能薄膜材料将继续拓展人类技术的边界。我们或将看到更多“按需定制”的智能薄膜，在微观尺度上重塑宏观世界。

---
本文为功能薄膜材料解析课件配套文稿，适用于材料科学、微电子、新能源等专业教学与科普。
